Deshidratación de lodos en plantas de tratamiento de aguas residuales: cómo las prensas de filtro cierran el ciclo del agua
La transición de la clasificación en seco a la clasificación en húmedo de las cenizas de fondo de incineración (IBA) ha revolucionado el sector de la valorización energética de residuos (WtE). El procesamiento en húmedo aumenta drásticamente la recuperación de metales finos, elimina el polvo peligroso en suspensión y produce áridos secundarios limpios y con certificación CE. Sin embargo, este proceso superior plantea un nuevo reto de ingeniería: la gestión de las aguas residuales industriales.
El lavado de las cenizas de fondo genera un lodo altamente tóxico cargado de metales pesados, materia orgánica sin quemar, polvo de vidrio abrasivo y sales solubles (cloruros y sulfatos). El vertido de estas aguas residuales al alcantarillado municipal está estrictamente prohibido por la normativa medioambiental en todo el mundo. Para operar de forma legal y rentable, las modernas plantas de WtE deben alcanzar el vertido cero de líquidos (ZLD).
En esta guía técnica exhaustiva, exploraremos la composición de las aguas residuales de IBA, compararemos diferentes tecnologías de deshidratación de lodos y explicaremos por qué la prensa de filtro para lodos de alta resistencia es la solución definitiva
para cerrar el ciclo del agua, recuperar agua limpia y minimizar los costes de eliminación de residuos peligrosos.
1. La anatomía de las aguas residuales de IBA
Antes de diseñar un circuito de tratamiento de agua, los operadores deben comprender exactamente qué es lo que intentan separar. El efluente procedente de las máquinas de lavado de escorias y los separadores por gravedad no es agua fangosa típica. Se trata de un lodo complejo, abrasivo y químicamente agresivo.
- •Partículas ultrafinas (sólidos en suspensión): Las partículas de ceniza de menos de 63 micras permanecen en suspensión en el agua. Estas partículas finas suelen contener las concentraciones más altas de metales pesados (plomo, cadmio, zinc) que se han lixiviado de la escoria fundida.
- •Alta abrasividad: Los sólidos en suspensión incluyen fragmentos microscópicos de vidrio y cerámica. Si no se eliminan de forma eficaz, esta agua abrasiva destruirá rápidamente las juntas y los impulsores de las bombas de reciclaje.
- •pH elevado y sales disueltas: Las aguas residuales de IBA suelen ser muy alcalinas (pH 10-12) y ricas en cloruros y sulfatos disueltos.
2. Diseño del circuito de agua de circuito cerrado
Para lograr la descarga líquida cero (ZLD), la planta debe separar continuamente los lodos sólidos del agua para que ambos puedan gestionarse de forma segura. Un circuito estándar de tratamiento de aguas de IBA de alta eficiencia sigue cuatro etapas distintas:
Etapa 1: Deshidratación primaria
La mayor parte del árido lavado se separa del agua mediante cribas de deshidratación de alta frecuencia. El árido grueso (>2 mm) asciende por la criba y se descarga seco, mientras que el agua y los lodos finos (<2 mm) caen a través de la malla de poliuretano hacia un sumidero de reflujo.
Etapa 2: Coagulación y floculación
La suspensión de fondo se bombea a un espesador de cono profundo (clarificador). Se añaden floculantes químicos (como PAC y PAM). Estos productos químicos hacen que las partículas microscópicas de ceniza se unan formando «flóculos» más grandes y pesados que se hunden rápidamente hasta el fondo del tanque del espesador.
Etapa 3: Filtración a alta presión

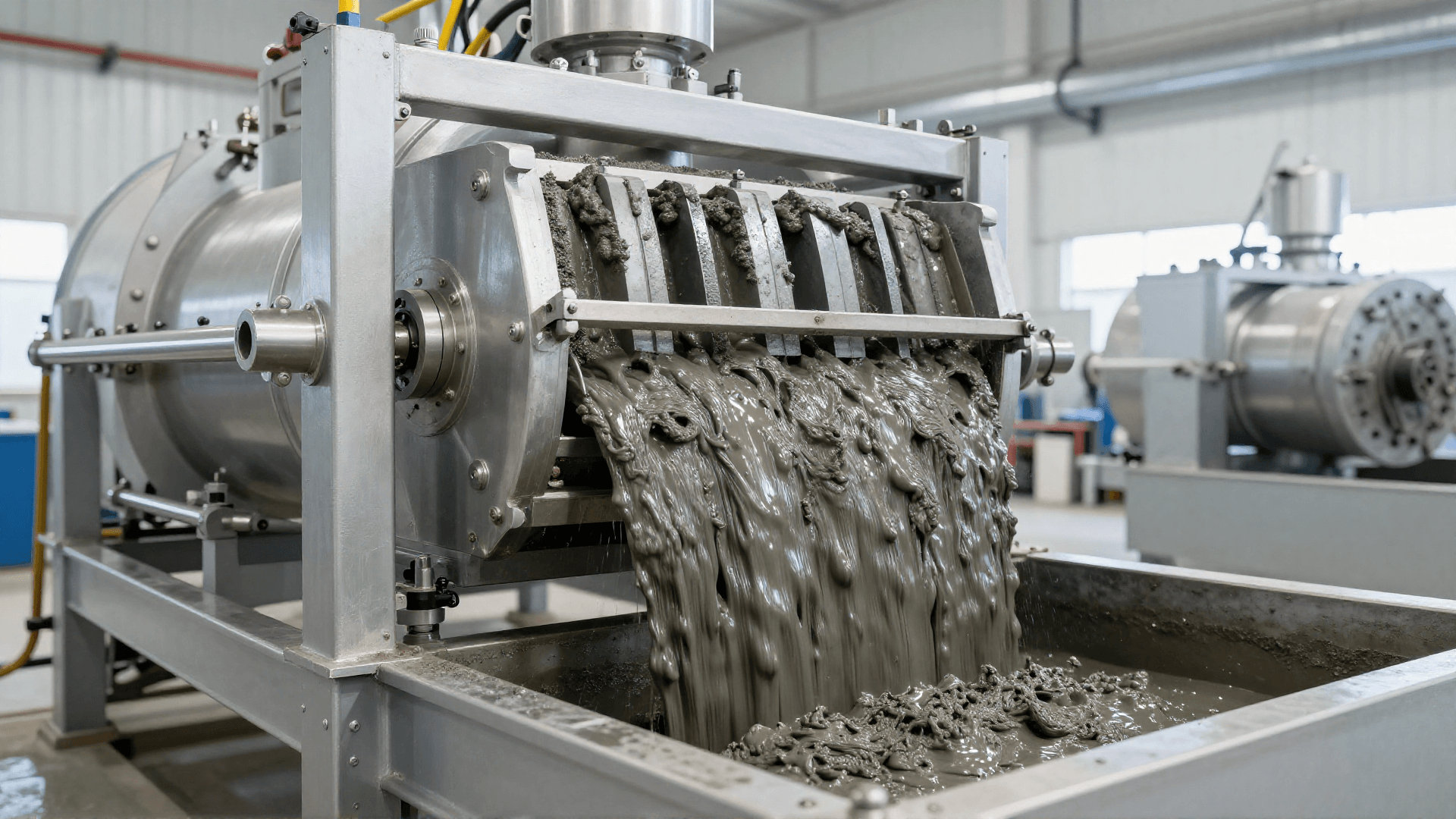

Los lodos concentrados en el fondo del espesador (que ahora contienen entre un 30 % y un 40 % de sólidos) se bombean a un filtro prensa de placas y bastidor. El filtro prensa aplica una enorme presión mecánica para extraer el agua restante de los lodos, produciendo una torta de lodo seca y sólida.
Etapa 4: Reciclaje de agua limpia
El agua limpia que se desborda por la parte superior del espesador, combinada con el filtrado ultralimpio extraído por el filtro prensa, se recoge en un tanque de agua limpia y se bombea directamente de vuelta al equipo de lavado, completando así el ciclo.
3. Comparación de tecnologías: por qué ganan las prensas de filtro
En lo que respecta a la etapa 3 (deshidratación de los lodos concentrados), los operadores de las plantas suelen evaluar tres tecnologías: centrifugadoras decantadoras, prensas de banda y prensas de filtro de placas y bastidor.
Para las cenizas de fondo de incinerador, el filtro prensa es reconocido universalmente como el estándar de referencia. He aquí el motivo:
| Característica | Centrífuga decantadora | Prensa de filtro de banda | Filtro prensa de placas y bastidor |
|---|---|---|---|
| Secura final de la torta | Moderada (salida pegajosa) | Deficiente (producto muy húmedo) | Excelente (torta dura y seca) |
| Manejo de escoria abrasiva | Deficiente. La rotación a alta velocidad destruye rápidamente los rodillos internos. | Moderado. El vidrio corta las correas con el tiempo. | Excelente. No hay piezas móviles a alta velocidad en contacto con la lechada. |
| Claridad del agua filtrada | Turbia | Turbio | Cristalino (listo para reciclar) |
| Presión de funcionamiento | Fuerza centrífuga | Baja compresión mecánica | Extremadamente alta (hasta 3,0 MPa) |
| Consumo de floculante | Alto | Muy alto | Bajo |
4. El retorno de la inversión (ROI) económico y medioambiental del ZLD
Invertir en una prensa de filtro de alta resistencia no es solo una obligación medioambiental; es una medida de ahorro de costes significativa que repercute directamente en la rentabilidad de la planta.
- ✔Reducción drástica de los costes de vertido: Los lodos tóxicos de IBA deben eliminarse en vertederos especializados para residuos peligrosos, donde el vertido se cobra por peso. Una prensa de cinta deja entre un 40 % y un 50 % de humedad en los lodos, lo que significa que se están pagando tarifas exorbitantes por transportar y enterrar agua. Una prensa de filtro puede reducir la humedad por debajo del 20 %, lo que reduce drásticamente el tonelaje de residuos (y los costes).
- ✔Facturas de agua cero: El lavado industrial requiere cientos de metros cúbicos de agua por hora. Al utilizar un filtro prensa, se recupera hasta el 95 % de esta agua y se reutiliza de forma continua. La planta solo necesita añadir un chorrito de agua de reposición para compensar la evaporación natural y la pequeña cantidad de humedad retenida en los áridos secos finales.
- ✔Tranquilidad normativa: Con un sistema de circuito cerrado, las aguas residuales nunca salen de las instalaciones. Esto garantiza el cumplimiento al 100 % de las normativas locales de la EPA y municipales sobre vertido de aguas, eliminando el riesgo de multas o cierres de la planta.
5. Características esenciales de los filtros prensa IBA
No todos los filtros prensa están diseñados para soportar la química agresiva y la abrasividad de las cenizas de fondo. A la hora de seleccionar el equipo para una planta de valorización energética de residuos, los ingenieros de IbaSorting incorporan varias características obligatorias:
- Placas de polipropileno (PP) reforzado: Las placas estándar de hierro fundido se corroen rápidamente debido al alto contenido en cloruro de las aguas residuales de IBA. Utilizamos placas de PP reforzado de gran espesor que son totalmente inmunes a la corrosión química.
- Sistema hidráulico de alta presión: dado que las cenizas finas son muy cohesivas, los sistemas estándar de baja presión no pueden expulsar el agua. Nuestros sistemas funcionan a una presión de hasta 3,0 MPa para garantizar una torta dura y seca.
- Cambiadores de placas totalmente automatizados: El cambio manual de placas es demasiado lento para las plantas de valorización energética de residuos de alta capacidad. Nuestros sistemas PLC integrados separan automáticamente las placas, lo que permite que las pesadas tortas de lodo caigan al instante en el compartimento de recogida situado debajo, minimizando el tiempo de ciclo.
Consiga hoy mismo la descarga líquida cero
No permita que los costes de eliminación de aguas residuales mermen sus beneficios de recuperación de metales. IbaSorting diseña circuitos de tratamiento de agua personalizados y totalmente automatizados, así como filtros prensa de alta resistencia, adaptados específicamente para las cenizas de fondo de incineración.
Más información sobre IbaSorting y nuestra misión de construir la economía circular.
Preguntas frecuentes (FAQ)
¿Por qué no puedo usar simplemente un estanque de sedimentación en lugar de un filtro prensa?
Los estanques de sedimentación naturales requieren enormes extensiones de terreno, de las que carecen la mayoría de las plantas de valorización energética de residuos. Y lo que es más importante, los sólidos en suspensión ultrafinos presentes en las aguas residuales de IBA pueden tardar semanas en sedimentarse de forma natural. Durante este tiempo, el agua se estanca y se vuelve altamente alcalina. Un filtro prensa procesa estos lodos en cuestión de minutos, lo que permite mantener un espacio de instalación mínimo y la agua en circulación continua.
¿Recupera el filtro prensa algún metal?
El filtro prensa en sí mismo se utiliza principalmente para la recuperación de agua y la reducción del volumen de residuos. Sin embargo, antes de que los lodos lleguen al espesador, a menudo dirigimos la suspensión a través de un separador magnético en húmedo o una mesa vibratoria para extraer el polvo de hierro microscópico y los metales preciosos en trazas del lodo, asegurando que no se pierda absolutamente ningún valor.
